Este Molino a martillos permite preparar raciones en base a fardos y granos para animales vacunos, porcinos, etc. Su accionamiento se realiza desde la TDP de tractor y también puede utilizarse en instalación fija accionado por motor eléctrico.
La alimentación de los granos se realiza en la tolva correspondiente desde el sinfín alimentador S-161 o cargando manualmente las bolsas.
La alimentación de los fardos se debe realizar manualmente en la bandeja correspondiente.
La descarga del material se hace a través del ciclón, a la altura de piso para embolsar o puede instalarse la opción de ciclón elevado para descargar directamente en mezcladores-distribuidores de raciones.

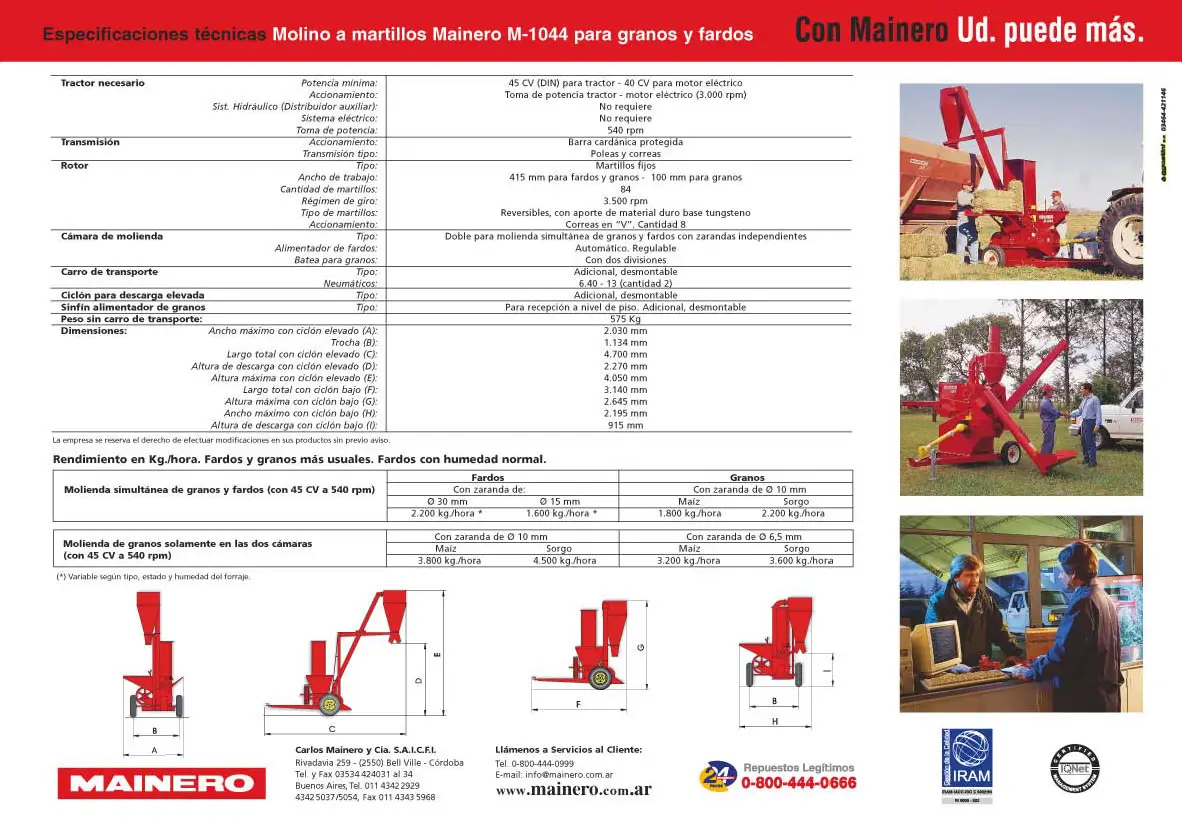

Sistemas Mecánicos
| Sistema |
Detalle |
Descripción |
| Transmisión |
Accionamiento |
Barra cardánica protegida. |
| |
Transmisión tipo |
Poleas y correas. |
| Rotor |
Tipo |
Martillos fijos. |
| |
Ancho de trabajo |
415 mm para fardos y granos – 100 mm para granos. |
| |
Cantidad de martillos |
84. |
| |
Régimen de giro |
3.500 rpm. |
| |
Tipo de martillos |
Reversibles, con aporte de material duro base tungsteno. |
| |
Accionamiento |
Correas en «V». Cantidad 8. |
| Cámara de molienda |
Tipo |
Doble para molienda simultánea de granos y fardos con zarandas independientes. |
| |
Alimentador de fardos |
Automático. Regulable. |
| |
Batea para granos |
Con dos divisiones. |
Componentes Adicionales y Transporte
| Característica |
Descripción |
| Carro de transporte |
Tipo: Adicional, desmontable.
Neumáticos: 6.40 – 13 (cantidad 2). |
| Ciclón para descarga elevada |
Tipo: Adicional, desmontable. |
| Sinfín alimentador de granos |
Tipo: Para recepción a nivel de piso. Adicional, desmontable. |
Dimensiones Generales
| Referencia |
Descripción |
Medida |
| A |
Ancho máximo con ciclón elevado |
2.030 mm |
| B |
Trocha |
1.134 mm |
| C |
Largo total con ciclón elevado |
4.700 mm |
| D |
Altura de descarga con ciclón elevado |
2.270 mm |
| E |
Altura máxima con ciclón elevado |
4.050 mm |
| F |
Largo total con ciclón bajo |
3.140 mm |
| G |
Altura máxima con ciclón bajo |
2.645 mm |
| H |
Ancho máximo con ciclón bajo |
2.195 mm |
| I |
Altura de descarga con ciclón bajo |
915 mm |
Rendimiento en Kg./hora (Fardos y granos más usuales)
Fardos con humedad normal.
1. Molienda simultánea de granos y fardos (con 45 CV a 540 rpm)
| Tipo |
Zaranda / Detalle |
Rendimiento (kg/h) |
| Fardos |
Con zaranda de Ø 30 mm |
2.200 kg/hora * |
| Fardos |
Con zaranda de Ø 15 mm |
1.600 kg/hora * |
| Granos (Maíz) |
Con zaranda de Ø 10 mm |
1.800 kg/hora |
| Granos (Sorgo) |
Con zaranda de Ø 10 mm |
2.200 kg/hora |
2. Molienda de granos solamente en las dos cámaras (con 45 CV a 540 rpm)
| Tipo |
Zaranda / Detalle |
Rendimiento (kg/h) |
| Maíz |
Con zaranda de Ø 10 mm |
3.800 kg/hora |
| Sorgo |
Con zaranda de Ø 10 mm |
4.500 kg/hora |
| Maíz |
Con zaranda de Ø 6,5 mm |
3.200 kg/hora |
| Sorgo |
Con zaranda de Ø 6,5 mm |
3.600 kg/hora |
